GL840 của Graphtec là thiết bị ghi dữ liệu đa kênh của Graphtec. GL840 có khả năng mở rộng lên đến 200 kênh ghi dữ liệu. Bộ ghi dữ liệu nhỏ gọn, toàn diện này có thể đọc được các tín hiệu điện áp, nhiệt độ, độ ẩm, xung và tín hiệu logic.

Liên hệ báo giá

Tư Vấn Kỹ Thuật

Midi Data Logger GL840 Series Graphtec - Thiết bị ghi dữ liệu nhiều kênh, đa năng, dễ sử dụng GL840

GL840 LÀ MỘT CÔNG CỤ HỮU ÍCH CHO VIỆC

KIỂM TRA – GHI – PHÂN TÍCH CÁC DỮ LIỆU ĐO LƯỜNG

GL840 LÀ THIẾT BỊ GHI DỮ LIỆU NHIỀU KÊNH, ĐA NĂNG, DỄ SỬ DỤNG.

THIẾT BỊ CÓ 2 MODEL: MULTI-INPUT MODEL VÀ WITHSTAND-VOLTAGE MODEL

Multi-Inputs model::

Thích hợp để đo nhiệt độ ở nhiều kênh

Withstand-voltage model:

Thích hợp để đo điện áp trong bộ pin hoặc đo nhiệt độ chính xác cao

GL840 có hai dòng sản phẩm là “mô hình đa đầu vào”, phù hợp để đo nhiệt độ với nhiều kênh và “mô hình chịu điện áp”, phù hợp cho ứng dụng pin điện áp cao xếp chồng hoặc đo nhiệt độ có độ chính xác cao.

Hỗ trợ ba loại định dạng đầu vào và cổng đầu vào tín hiệu tương tự có thể được mở rộng từ 20 kênh tiêu chuẩn lên tối đa 200 kênh. Nó giúp đo nhiều hiện tượng khác nhau.

Đơn vị LAN không dây tùy chọn cho phép đo không dây, giám sát và đo từ xa và mở rộng phạm vi đo.

CÓ 3-LOẠI HỆ THỐNG ĐẦU VÀO ĐỂ ĐO ĐƯỢC NHIỀU LOẠI TÍN HIỆU KHÁC NHAU
VÀ KHẲ NĂNG MỞ RỘNG LÊN ĐẾN 200 KÊNH

Cùng với tín hiệu tương tự cơ bản, các cảm biến Logic / Pulse và kỹ thuật số đều có thể được kết nối để theo dõi nhiều phép đo khác nhau.

Bạn cũng có thể mở rộng bộ ghi dữ liệu GL840 lên đến 200 kênh bằng cách sử dụng các khối thiết bị đầu cuối mở rộng được kết nối vào thiết bị chính.

ĐO LƯỜNG KHÔNG DÂY SỬ DỤNG MODULE LAN WIFI (TÙY CHỌN)

Tùy chọn mạng LAN không dây cho phép giao tiếp không dây với thiết bị khác. Khi GL840 được đặt làm trạm (station), PC và các thiết bị thông minh sẽ có thể truy cập trực tiếp vào thiết bị.

GL100-WL VỚI GL840

GL100-WL hiện có thể được kết nối với GL840 như một cảm biến từ xa bằng cách sử dụng tính năng WLAN.

GL840 hỗ trợ kết nối tối đa với 5 đơn vị GL100-WL.

CÁC CHỨC NĂNG HỮU ÍCH

Các chức năng khác nhau, chẳng hạn như hiển thị dữ liệu biểu đồ thanh, chức năng đầu ra cảnh báo, chức năng điều hướng và các tính năng mạng có sẵn trong GL840 để hỗ trợ người dùng duy trì khả năng ghi dữ liệu toàn diện

TỐC ĐỘ LẤY MẪU CÓ THỂ CÀI ĐẶT TỐI ĐA LÊN ĐẾN 10 MS

Cung cấp tốc độ lấy mẫu nhanh hơn 10ms để đo điện áp. Quét đồng thời các kênh sẽ làm chậm quá trình lấy mẫu xuống 200 ms khi sử dụng tất cả 20 kênh.

TÍCH HỢP BỘ NHỚ FLASH 4 GB VỚI HỖ TRỢ THẺ SD

Dòng GL mới cho phép đo lường lâu dài đáng tin cậy với bộ nhớ flash 4GB tích hợp và khe cắm thẻ nhớ SD cho các thiết bị lưu trữ bên ngoài.

* Bộ nhớ Flash tích hợp khả dụng cho các thiết bị có số sê-ri sau, vui lòng liên hệ với đại diện địa phương của bạn để biết thêm chi tiết.

GL840-M: C6041xxx; GL840-WV: C6052xxx

GHI CSV / EXCEL TRỰC TIẾP VỚI KHẢ NĂNG THEO DÕI THỜI GIAN THỰC

Phần mềm Graphtec APS hiện có khả năng tải dữ liệu xuống file excel trực tiếp và có khả năng tạo báo cáo thời gian thực. Bạn có thể điền vào bảng tính của mình trong thời gian thực và hiển thị dạng sóng tín hiệu khi bạn ghi lại.

Xem thêm các sẩn phẩm khác của Graphtec tại đây!

GL840 CÓ 2 MODEL:
GL840-M VÀ GL840-WV

CÓ 3 HỆ THỐNG ĐẦU VÀO ĐỂ CÓ THỂ ĐO ĐƯỢC CÁC TÍN HIỆU KHÁC

Loại 1: Cổng đầu vào tương tự đa năng

Đo lường điện áp	Đo lường nhiệt độ
Hỗ trợ phạm vi hoạt động rộng (từ 20 mV đến 100 V)	Cặp nhiệt điện: K, J, E, T, R, S, B, N, C (WRe5-26) RTD: Pt100, JPt100, Pt1000 (IEC751)
Đo lường dòng điện (4 -20 mA)	Đo lường độ ẩm
Điện trở phân lưu (250Ω) có sẵn như một tùy chọn. Được trang bị phạm vi 1-5V chuyên dụng cho phạm vi đo lường Shunt resistance 250Ω (B-551) Không thể sử dụng điện trở B-551 với đầu vào B-564SL	Cảm biến độ ẩm có sẵn như một tùy chọn. Nguồn điện cho cảm biến cũng được cung cấp từ thiết bị chính. Được trang bị một phạm vi độ ẩm chuyên dụng Humidity sensor (B-530)
Cổng I/O kỹ thuật số có sẵn	Đầu vào Logic/Xung (4 kênh)
Có thể sử dụng I/O kỹ thuật số bằng cách kết nối cáp I/O tùy chọn. Input/Output cable (B-513)	Logic: Tiếp điểm không có điện áp (Tiếp điểm A, Tiếp điểm B, NO, NC), Bộ thu hở, Đầu vào điện áp (Quyết định H.L) Xung: 3 loại lựa chọn (Vòng quay / Đếm số lượng / Tức thời) cho mỗi kênh <Đầu ra cảnh báo: 4 kênh> Có thể thiết lập điều kiện cảnh báo cho mỗi kênh đầu vào. Có thể xuất tín hiệu từ đầu ra 1 đến 4 trong trường hợp có cảnh báo.

Chứa một hệ thống kênh đầu vào được cách ly cao để đảm bảo rằng các tín hiệu ở các kênh không bị ảnh hưởng lẫn nhau. Đầu vào của GL840 phù hợp với các phép đo kết hợp từ tín hiệu điện áp, nhiệt độ, độ ẩm, logic và xung. Cấu hình tiêu chuẩn có 20 kênh đầu vào tương tự. Thiết bị có thể mở rộng lên đến 200 kênh bằng cách thêm các khối mở rộng 20 kênh tùy chọn (B-566) và (B-564 hoặc B-565).

Loại 2: Cảm biến kỹ thuật số GS

Bộ ghi dữ liệu đa kênh GL840 cho phép người dùng chuyển đổi các cảm biến và thiết bị đầu cuối để đo các tín hiệu khác nhau. Cảm biến kỹ thuật số và thiết bị đầu cuối / bộ điều hợp đầu vào cho GL100 kết nối trực tiếp với GL840. Các cảm biến / thiết bị đầu cuối có sẵn để đo các tín hiệu khác nhau với bộ ghi dữ liệu GL840 là:

GL840 (ví dụ cấu hình) được hiển thị với bộ chuyển đổi cổng kép (GS-DPA), cảm biến CO2 & cảm biến độ sáng / UV

Loại 3: Bốn kênh đầu vào Logic / Xung

Hỗ trợ đầu vào logic 4 kênh hoặc tín hiệu xung. Chế độ xung cho phép các giá trị tích lũy, tức thời hoặc quay cho khả năng đo công nghiệp với tốc độ và lưu lượng.

Phân biệt và so sánh 2 phiên bản: GL840-M và GL840-MW

Chịu được điện áp và độ chính xác		GL840-M / B-564	GL840-WV / B-565
Volt	Dải điện áp đầu vào	20 mV đến 100 V	20 mV đến 100 V
Volt	Tối đa điện áp (Đầu vào – GND)	60 Vp-p	300 Vp-p
Nhiệt độ.	Cặp nhiệt điện	R, S, B, K, E, T, J, N, W (WRe5-26)
Nhiệt độ.	RTD	Pt100 (IEC751), Pt1000 (IEC751), JPt100 (JIS)
Sự chính xác	Volt	± 0,1% FS	± (0,05% FS + 10μV)
Sự chính xác	Nhiệt độ*	± 1,55 ºC	± 1,1 ºC

* Đánh giá độ chính xác cho cặp nhiệt điện loại K ở 100˚C bao gồm bù điểm nối tham chiếu. Độ chính xác thay đổi theo mức nhiệt độ và loại cặp nhiệt điện.

Cách cấu hình tiêu chuẩn được mở rộng đến hơn 40 kênh (bên dưới)

Hỏi: Những ưu điểm chính khi sử dụng GL840-WV và ứng dụng nào bạn đề xuất cho GL840-WV?

Ưu điểm chính của mô hình GL840-WV là ở độ chính xác chính xác của phép đo và khả năng chịu được các yêu cầu điện áp cao hơn. Độ chính xác điện áp trên đầu vào DC là ± 0,05% trên toàn thang đo (+ 10µV) và độ chính xác trung bình cho phép đo cặp nhiệt điện tăng lên bất kỳ đâu từ 0,5˚C đến 1,7˚C tùy thuộc vào phạm vi và loại dây cặp nhiệt điện điển hình của bạn. (vui lòng xem lại thông số kỹ thuật bên dưới để xem lại phạm vi được chỉ định của bạn) Ưu điểm chính khác là khả năng chịu được kênh-to-tới 300Vp-p và 600Vp-p giữa các kênh với kênh-to 2300Vrms AC (trong 1 phút) -đất. Điều này cung cấp khả năng giám sát để kết nối các tế bào xếp chồng lên nhau cho pin nguồn lên đến 300V mà không gặp vấn đề gì như một công cụ giám sát khả thi về hiệu suất và hiệu suất của pin.

Cấu hình cho các kênh bổ sung

Số kênh	20 kênh	40 kênh	100 kênh	200 kênh
Đơn vị GL840 (GL840-M hoặc GL840-WV)	1 bộ	1 bộ	1 bộ	1 bộ
Cáp kết nối (B-567-05 hoặc -20)	N / A	1 cái	1 cái	1 cái
Căn cứ đầu cuối (B-566)	N / A	2 bộ	5 bộ	10 bộ
Đầu vào (B-564 hoặc B-565)	N / A	1 bộ	4 bộ	9 bộ

Cung cấp cáp dài hơn cho các thiết bị đầu cuối đầu vào

CAN THIỆP LẤY MẪU TỐI ĐA LÊN ĐẾN 10 MS

Cung cấp tốc độ lấy mẫu nhanh hơn cho các phép đo điện áp. Có thể đạt được tốc độ lấy mẫu lên đến 10 ms khi giới hạn số lượng kênh được sử dụng.

Khoảng thời gian lấy mẫu		10ms	20ms	50ms	100ms	200ms	500ms	1 giây	2 giây
Số kênh		1	2	5	10	20	50	100	200
Đo lường	Vôn	●	●	●	●	●	●	●	●
Đo lường	Nhiệt độ	–	–	–	●	●	●	●	●

TÍCH HỢP BỘ NHỚ FLASH 4 GB VỚI HỖ TRỢ THẺ SD

Dòng GL mới cho phép đo lường lâu dài đáng tin cậy với bộ nhớ flash 4 GB tích hợp và khe cắm thẻ nhớ SD cho các thiết bị lưu trữ bên ngoài. Khe cắm thẻ nhớ SD hỗ trợ thẻ nhớ SDHC lên đến 32 GB. Dữ liệu đã chụp có thể được lưu trữ ở định dạng tệp GBD (dữ liệu nhị phân Graphtec) hoặc CSV.

Thời gian chụp * (khi tất cả 20 kênh analog đang được sử dụng với đầu vào Logic / Pulse bị tắt.)

Lấy mẫu	10ms	50ms	100ms	200ms	500ms	1 giây	10 giây
Định dạng GBD	31 ngày	77 ngày	95 ngày	108 ngày	270 ngày	Hơn 365	Hơn 365
Định dạng CSV	3 ngày	11 ngày	16 ngày	21 ngày	54 ngày	109 ngày	Hơn 365

Lưu ý:

Số liệu là gần đúng. Kích thước tệp của dữ liệu đã chụp là 2GB ở định dạng tệp GBD hoặc CSV trên biểu đồ này.
Khoảng thời gian lấy mẫu bị giới hạn bởi số lượng kênh đang sử dụng. (10ms: 1ch, 50ms: 5ch, 100ms: 10ch).
Tốc độ lấy mẫu hạn chế khả dụng khi cảm biến kỹ thuật số và GL100-WL được sử dụng làm thiết bị giám sát từ xa.

CHỨC NĂNG CAPTURE RING	CHỨC NĂNG CAPTURE RELAY	Hot-swapping the SD memory card

Dữ liệu gần đây nhất được lưu khi bộ nhớ được định cấu hình ở chế độ bộ nhớ đổ chuông. (Số lượng dữ liệu chụp là 1000 đến 2000000 điểm)	Dữ liệu được lưu liên tục vào nhiều tệp lên đến 2GB mà không làm mất bất kỳ dữ liệu nào cho đến khi dừng chụp khi bộ nhớ được định cấu hình ở chế độ chuyển tiếp	Thẻ SD có thể được thay thế trong quá trình chụp dữ liệu khi khoảng thời gian lấy mẫu là 100ms hoặc chậm hơn.

Sao lưu dữ liệu đo lường

Tệp dữ liệu có thể được tạo định kỳ để sao lưu dữ liệu trong khi ghi dữ liệu và tệp sẽ tự động được chuyển đến thiết bị lưu trữ khác trên thiết bị hoặc máy chủ FTP trên mạng.

Khoảng thời gian sao lưu: 1, 2, 6, 12, 24 giờ
Đích đến của tệp sao lưu: Thẻ nhớ SD hoặc máy chủ FTP
Định dạng tệp dữ liệu: GBD (nhị phân) hoặc CSV (văn bản)

Lưu ý:

Tốc độ lấy mẫu khả dụng là 100 ms hoặc chậm hơn khi sử dụng định dạng CSV.
Khi chế độ RING hoặc lấy mẫu đồng bộ xung bên ngoài được chọn để ghi, chức năng sao lưu sẽ không khả dụng.
Thiết bị lưu trữ được chỉ định là đích ghi dữ liệu đo lường không thể được đặt là đích truyền của tệp sao lưu.
Khi sao lưu được bật và định dạng tệp dữ liệu được chỉ định bằng định dạng CSV, trao đổi thẻ nhớ SD (hoán đổi nóng) và ghi RELAY sẽ không khả dụng.

Xác minh tệp dữ liệu

Đây là chức năng kiểm tra tính toàn vẹn của tệp dữ liệu khi phát lại tệp dữ liệu. Nó so sánh tổng kiểm tra được tạo từ tệp dữ liệu và tổng kiểm tra đã ghi. Khi hai tổng kiểm tra không khớp, tệp dữ liệu có thể bị hỏng hoặc đã bị ai đó thay đổi. Mã tổng kiểm tra được ghi vào tệp khi tệp dữ liệu được tạo bởi đơn vị GL.

Lưu ý:

Mã tổng kiểm tra được thêm vào tệp ghi dữ liệu thông thường và cũng là tệp được tạo để sao lưu, ghi vòng hoặc ghi chuyển tiếp. Có thể thêm tổng kiểm tra cho các tệp dữ liệu được tạo ở định dạng GBD. Khi tệp dữ liệu đã ghi được chuyển đổi và lưu bằng phần mềm GL100_240_840-APS hoặc GL-Connection, mã tổng kiểm tra sẽ không khớp.
Chức năng này khả dụng với phiên bản chương trình cơ sở 1.43 hoặc rater.

CÁC CHỨC NĂNG HỮU ÍCH

Hiển thị dữ liệu bằng biểu đồ thanh (trong phần sụn phiên bản 10.1 trở lên)

Dữ liệu tích hợp được đo bằng cảm biến kỹ thuật số có thể được hiển thị bằng biểu đồ thanh trong dòng GL840.

Cảm biến GS có sẵn	Đo đạc	Đơn vị
Cảm biến GS-TH (Nhiệt độ / Độ ẩm)	Nhiệt độ tích hợp	℃ h
Bộ chuyển đổi GS-DPA-AC với cảm biến GS-Acxxx (dòng điện / nguồn AC)	Năng lượng tích hợp	kWh
Cảm biến GS-LXUV (Độ sáng / UV)	Độ rọi tích hợp	lxh hoặc klxh
Cảm biến GS-LXUV (Độ sáng / UV)	UV tích hợp	mW / cm ² giờ

CHỨC NĂNG ĐẦU RA BÁO ĐỘNG	CHẾ ĐỘ Ổ USB	CHỨC NĂNG DI CHUYỂN

Tín hiệu cảnh báo có thể được đặt bằng cách sử dụng bốn cổng đầu ra cảnh báo kênh dựa trên các điều kiện cài đặt cho từng kênh. * Cần có cáp tùy chọn (B-513).	Chức năng chế độ ổ USB cho phép truyền dữ liệu sang PC từ GL840 bằng tính năng kéo và thả.	Màn hình điều hướng sử dụng đơn giản cho phép cài đặt hoạt động đo lường và bộ điều hợp mạng LAN không dây.
MÀN HÌNH LCD MÀU 7 inch	3 LOẠI NGUỒN ĐIỆN	TÍNH NĂNG MẠNG

Dữ liệu giám sát có thể được hiển thị dưới dạng sóng hoặc dạng kỹ thuật số. Cài đặt thông số có thể được hiển thị trên màn hình.	Chọn từ nguồn điện AC, nguồn điện một chiều * hoặc bộ pin có thể sạc lại. * Cần có các phụ kiện tùy chọn (B-514 hoặc B-569).	Các chức năng khác nhau có sẵn bằng cách sử dụng các tính năng mạng. Web & FTP server function, FTP client function, NTP client function
CÁC CHỨC NĂNG TOÁN ĐỂ ĐỊNH ĐIỂM

Các Chức năng Toán học có sẵn để chọn tỉ lệ chuyển đổi giữa giá trị điện áp/ dòng điện 4-20ma đọc được từ cảm biến và giá trị của tham số cần đo

Chức năng máy khách FTP: Dữ liệu đã chụp được chuyển định kỳ đến máy chủ FTP để sao lưu.
Chức năng máy khách NTP: Đồng hồ trên GL840 được đồng bộ định kỳ với máy chủ NTP.
(GL840 yêu cầu kết nối với môi trường mạng LAN bằng cổng Ehternet / WLAN cho các chức năng mạng)

KÍCH THƯỚC BÊN NGOÀI GL840-M

Quy mô: mm Dung sai: +/- 3 mm

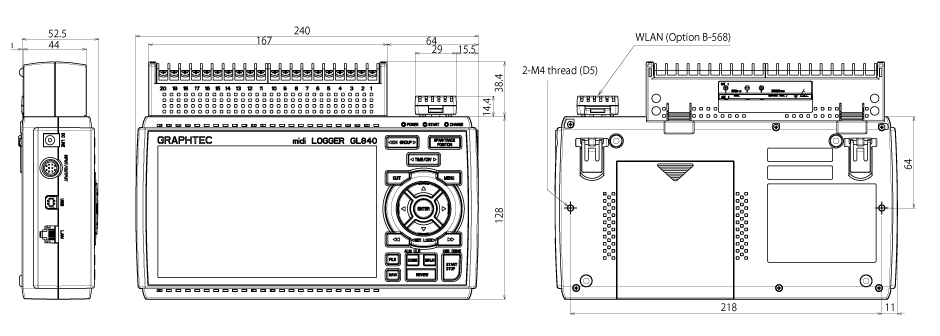

KÍCH THƯỚC BÊN NGOÀI GL840-WV

Quy mô: mm Dung sai: +/- 3 mm

INPUT TERMINAL / BASE UNIT

INPUT TERMINAL (B-564) và BASE UNIT (B-566)

Khi 2 BASE UNIT (B-566) được kết nối.

Quy mô: mm Dung sai: +/- 3 mm

KÍCH THƯỚC DIN RAIL B-570

Video hướng dẫn sử dụng nhanh GL840

PHẦN MỀM APS HỖ TRỢ MÁY TÍNH KẾT NỐI VỚI midi LOGGER GL840

Hỗ trợ tối đa 1000 kênh

Phần mềm cho phép điều khiển tối đa 10 đơn vị GL hoặc 1000 kênh tối đa.

Phần mềm ứng dụng sẽ kết nối Bộ ghi dữ liệu Sê-ri GL với PC. Phần mềm kiểm soát cài đặt, ghi và quản lý dữ liệu đã ghi.

3 LOẠI MÀN HÌNH HIỂN THỊ ĐO LƯỜNG

DỮ LIỆU ĐƯỢC CAPTURED CÓ THỂ ĐƯỢC VIẾT TRỰC TIẾP VÀO MỘT TẬP TIN EXCEL

Dữ liệu truyền trực tuyến thời gian thực có thể được hiển thị trên excel.

CÓ THỂ ĐẶT LỊCH CAPTURING DỮ LIỆU MỘT CÁCH DỄ DÀNG

Đặt lịch ghi dữ liệu dễ dàng bằng cách kéo chuột và chọn ngày giờ

KIỂM TRA THỜI GIAN-KHU VỰC ĐO LƯỜNG NHIỀU

Có thể kiểm tra múi giờ lấy mẫu của nhiều tệp đo lường cùng một lúc.

DỄ DÀNG TÌM THIẾT BỊ ĐỂ KẾT NỐI VỚI PC

GHI ĐỒNG BỘ VỚI NHIỀU THIẾT BỊ VÀ TẠO MỘT TẬP TIN DUY NHẤT CHO TẤT CẢ CÁC ĐƠN VỊ

3 Tệp được tạo liên quan đến 3 đơn vị GL840 hoặc GL240. Và 1 tệp dưới dạng nhóm được tạo

THÔNG SỐ KỸ THUẬT PHẦN MỀM CHO PC

Mục		Miêu tả
Tên mô hình		GL100_240_840-APS
HĐH hỗ trợ		Windows 10, 8.1, 8, 7, Vista (phiên bản 32/64-bit)
Thiết bị được hỗ trợ		GL840 (USB, Ethernet, WLAN), GL240 (USB, WLAN), GL100 (USB, WLAN)
Chức năng		Kiểm soát chuỗi GL, thu thập dữ liệu thời gian thực, dữ liệu phát lại và chuyển đổi định dạng dữ liệu
Các đơn vị & kênh được hỗ trợ		Tổng cộng lên đến 1000 kênh, Lên đến 4 nhóm (số lượng đơn vị bị giới hạn theo kiểu máy)
Kiểm soát cài đặt		Điều kiện đầu vào, Điều kiện bắt, Điều kiện kích hoạt / Báo động, Báo cáo, v.v.
Thu thập dữ liệu	Đã lưu vào PC	Lưu dữ liệu đã ghi trong thời gian thực (ở định dạng GBD nhị phân hoặc CSV)
Thu thập dữ liệu	Đã lưu vào đơn vị GL	Lưu vào thẻ nhớ SD (ở định dạng GBD nhị phân hoặc CSV)
Thông tin hiển thị		Dạng sóng YT, Giá trị kỹ thuật số, Báo cáo, Đồ thị XY (khoảng thời gian dữ liệu được chỉ định, chỉ trả lời dữ liệu), Hai màn hình cho dữ liệu hiện tại và quá khứ, và Tính toán thống kê
Hoạt động tệp		Chuyển đổi định dạng dữ liệu sang CSV từ GBD nhị phân, hợp nhất nhiều tệp dữ liệu trong trục thời gian hoặc dưới dạng một kênh bổ sung
Chức năng cảnh báo		Gửi e-mail đến địa chỉ được chỉ định khi báo động xảy ra
Tính toán thống kê		Tối đa, Tối thiểu và Trung bình trong khi thu thập dữ liệu
Chức năng báo cáo		Tự động tạo báo cáo hàng ngày hoặc hàng tháng

ĐỐI VỚI THIẾT BỊ SMART PHONE SỬ DỤNG APP “GL-CONNECT” ĐỂ KẾT NỐI VỚI GL840

ANDROID (4.1-6.0)

IOS 7-9 (LÊN ĐẾN 9.3.4)

THÔNG SỐ KỸ THUẬT CỦA PHẦN MỀM CHO THIẾT BỊ THÔNG MINH

Mục	Miêu tả
Tên mô hình	GL-Connect
HĐH hỗ trợ	Android 4.1 đến 6.0, iOS 7/8/9 (lên đến 9.3.4)
Thiết bị được hỗ trợ	GL840 (WLAN), GL240 (WLAN), GL100 (WLAN)
Chức năng	Điều khiển dòng GL, Hiển thị dữ liệu đo được ở dạng sóng hoặc giá trị kỹ thuật số
Các đơn vị được hỗ trợ	Lên đến 10 đơn vị
Kiểm soát cài đặt	Bắt đầu / Dừng, Khoảng thời gian lấy mẫu
Thu thập dữ liệu	Lưu dữ liệu đã chụp trong phần thân chính của GL (không thể lưu dữ liệu trong thiết bị thông minh)
Thông tin hiển thị	Dữ liệu được ghi lại trong thời gian thực theo giá trị kỹ thuật số, Phát lại dữ liệu được lưu trữ trong phần thân GL bằng dạng sóng

THÔNG SỐ KỸ THUẬT & PHỤ KIỆN

GL840 THÔNG SỐ KỸ THUẬT ĐƠN VỊ CHÍNH

Mục		Miêu tả
Số Model		GL840-M & GL840-WV
Số kênh đầu vào tương tự		20 kênh ở cấu hình tiêu chuẩn, Có thể mở rộng lên đến 200 kênh
Số lượng thiết bị đầu cuối đầu vào tương tự		Lên đến 10 thiết bị đầu cuối (20 kênh / thiết bị đầu cuối), cấu hình tiêu chuẩn: 1
Loại thiết bị đầu cuối đầu vào tương tự		Loại đa đầu vào, loại điện áp chịu được
Cổng cho cảm biến kỹ thuật số		1 cổng cho cảm biến / thiết bị đầu cuối đầu vào / bộ điều hợp của GL100
Đầu vào / đầu ra bên ngoài * 1	Đầu vào * 2	Kích hoạt hoặc Lấy mẫu (1 kênh), Logic / Xung (4 kênh)
Đầu vào / đầu ra bên ngoài * 1	Đầu ra * 3	Báo thức (4 kênh)
Khoảng thời gian lấy mẫu		10 ms đến 1 giờ (10ms đến 50ms: chỉ điện áp) * 4, Tín hiệu bên ngoài
Thang thời gian của hiển thị dạng sóng		1 giây đến 24 giờ / bộ phận
Kích hoạt, chức năng báo động	Hành động kích hoạt	Bắt đầu hoặc dừng thu thập dữ liệu bằng trình kích hoạt
	Lặp lại hành động	Tắt, Bật (tự động sắp xếp lại)
	Nguồn kích hoạt	Bắt đầu: Tắt, Tín hiệu đã đo, Báo thức, Bên ngoài, Đồng hồ, Tuần hoặc Thời gian dừng: Tắt, Tín hiệu đã đo, Báo thức, Bên ngoài, Đồng hồ, Tuần hoặc Giờ
	Cài đặt điều kiện	Kết hợp: HOẶC hoặc VÀ Tín hiệu tương tự: Tăng (Cao), Giảm (Thấp), Cửa sổ vào, Cửa sổ ra Tín hiệu logic: Dạng (kết hợp của từng tín hiệu đầu vào ở mức cao hoặc thấp) Xung (số đếm): Tăng (Cao ), Rơi xuống (Thấp), Cửa sổ vào, Cửa sổ ra
	Đầu ra báo động	Đầu ra tín hiệu khi tình trạng cảnh báo xảy ra trong tín hiệu đầu vào * 5
Chức năng đầu vào xung	Số vòng quay (RPM)	Đếm số lượng xung trên mỗi khoảng thời gian lấy mẫu và chuyển đổi thành vòng / phút (vòng quay mỗi phút), Số lượng xung cho một vòng quay có thể được đặt thành 50, 500, 5000, 50k, 500k, 5M, 50M, 500M vòng / phút / FS (vòng / phút. / Quy mô đầy đủ)
	Số tích lũy	Tích lũy số lượng xung từ khi bắt đầu đo 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C / FS (Số đếm / Toàn thang đo)
	Đếm tức thì	Đếm số lượng xung trên mỗi khoảng thời gian lấy mẫu 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C / FS (Số lượng / Toàn thang đo)
Chức năng tính toán	Giữa các kênh	Phép cộng, phép trừ, phép nhân và phép chia cho đầu vào tương tự
Chức năng tính toán	Thống kê	Chọn hai phép tính từ Trung bình, Đỉnh, Tối đa, Tối thiểu, RMS
Chức năng tìm kiếm		Tìm kiếm các mức tín hiệu tương tự, giá trị logic hoặc xung hoặc điểm báo động trong dữ liệu đã chụp
Giao diện với PC		USB (Tốc độ cao), WLAN (sử dụng tùy chọn B-568)
Thiết bị lưu trữ	Nội bộ	Bộ nhớ Flash 4GB tích hợp * 6
	Bên ngoài	Một khe cắm thẻ nhớ SD (Hỗ trợ thẻ nhớ SDHC, tối đa 32 GB) * 7
	Nội dung đã lưu	Dữ liệu đã chụp, Điều kiện cài đặt, Bản sao màn hình
Chế độ chụp		Chế độ: Bình thường, Đổ chuông, Đổ chuông chuyển tiếp: Lưu dữ liệu gần đây nhất (Số dữ liệu đã chụp: 1000 đến 2000000 điểm) * 8 Chuyển tiếp: Lưu dữ liệu vào nhiều tệp mà không làm mất dữ liệu cho đến khi dừng thu thập dữ liệu
Phát lại dữ liệu		Phát lại dữ liệu đã chụp được lưu trong GL240 (ở định dạng GBD hoặc CSV)
Chức năng chia tỷ lệ (Đơn vị kỹ thuật)		Giá trị đo có thể được chuyển đổi thành đơn vị kỹ thuật được chỉ định • Điện áp tương tự: Chuyển đổi sử dụng bốn điểm tham chiếu (độ lợi, độ lệch) • Nhiệt độ: Chuyển đổi sử dụng hai điểm tham chiếu (độ lệch) • Đếm xung: Chuyển đổi sử dụng hai điểm tham chiếu (độ lợi)
Hành động trong khi thu thập dữ liệu		• Hiển thị dữ liệu parst (sử dụng chế độ hiển thị kép (Dữ liệu hiện tại + Trước đây)) • Hoán đổi nóng thẻ nhớ SD • Lưu dữ liệu giữa các con trỏ
Trưng bày	Kích thước	Màn hình màu TFT 4,3 inch (WQVGA: 480 x 272 điểm)
	Ngôn ngữ	Anh, Pháp, Đức, Trung, Hàn, Nga, Tây Ban Nha, Nhật
	Thông tin *9	Dạng sóng trong YT với các giá trị kỹ thuật số, Chỉ dạng sóng, Giá trị kỹ thuật số, Giá trị kỹ thuật số và giá trị thống kê
Môi trường hoạt động		0 đến 45 ºC, 5 đến 85% RH (không ngưng tụ) (Khi hoạt động với bộ pin 0 đến 40 ºC, sạc pin 15 đến 35 ºC)
Nguồn năng lượng	Bộ chuyển điện xoay chiêu	100 đến 240 V AC, 50/60 Hz (1 bộ chuyển đổi được đính kèm dưới dạng phụ kiện tiêu chuẩn)
	Nguồn DC	8,5 đến 24 V DC (cần có cáp ổ đĩa DC (tùy chọn B-514))
	Bộ pin	Bộ pin có thể lắp (bộ pin (tùy chọn B-569): 7.2V DC, 2900mAh)
Điện năng tiêu thụ * 10		Tối đa 36 VA
Kích thước bên ngoài (W x D x H)		Xấp xỉ 88 x 117 x 42 mm (Không bao gồm hình chiếu)
Trọng lượng		500 g

* 1. Cần có cáp Đầu vào / Đầu ra cho GL (tùy chọn B-513) để kết nối tín hiệu logic / xung.

* 2. Tín hiệu đầu vào;

Dải điện áp: Lên đến 24V (mặt bằng chung)
Loại tín hiệu: Điện áp, Bộ thu mở, Tiếp điểm (rơ le)
Ngưỡng: Xấp xỉ. + 2,5 V (Độ trễ: Khoảng 0,5V (2,5V đến 3V))

* 3. Tín hiệu đầu ra: Bộ thu mở (kéo lên đến 5V bằng điện trở 10kΩ) <Định mức tối đa của bóng bán dẫn đầu ra>

Điện áp: Max. 30V
Hiện tại: Max. 0,5A
Tản nhiệt bộ thu: Max. 0,2W

*4. Khoảng thời gian tối thiểu thay đổi tùy theo số lượng kênh được sử dụng.

* 5. Cổng đầu ra có thể được chỉ định trong mỗi kênh đầu vào.

* 6. Bộ nhớ Flash tích hợp khả dụng cho các thiết bị có số sê-ri C6043XXX trở lên. Vui lòng liên hệ với đại diện địa phương của bạn để biết thêm thông tin.

* 7. Không thể sử dụng thẻ nhớ SD trên khe cắm thẻ nhớ SD trong khi sử dụng thiết bị mạng LAN không dây (opton B-568).

* 8. Kích thước của dữ liệu chụp sẽ bị giới hạn ở 1/3 bộ nhớ khả dụng.

* 9. Chế độ hiển thị được chuyển đổi mỗi khi nhấn phím chuyên dụng. Trong chế độ giá trị kỹ thuật số phóng đại, số kênh hiển thị có thể được chỉ định. Trong chế độ hiển thị dạng sóng, việc thay đổi thang thời gian sẽ có hiệu lực từ thời điểm của dữ liệu được hiển thị tiếp theo.

* 10. Đánh giá mức tiêu thụ điện năng tối đa bằng cách sử dụng bộ chuyển đổi AC, với màn hình LCD bật và bộ pin đang được
sạc.

* 11. Không bao gồm bộ đổi nguồn AC và bộ pin.

THÔNG SỐ KỸ THUẬT ĐƠN VỊ LAN KHÔNG DÂY (TÙY CHỌN)

Mục	Sự miêu tả
Số mô hình	B-568
Dòng GL được hỗ trợ	GL840, GL240
Phương thức giao tiếp	Giao tiếp không dây (sử dụng sóng vô tuyến ở băng tần 2,4GHz)
Hệ thống WLAN được hỗ trợ	IEEE802.11b / g / n WPS: Nút nhấn hoặc phương thức mã PIN Giao thức bảo mật: WEP64, WEP128, WPA-PSK / WPA2-PSK, AKIP / AES Khoảng cách giao tiếp: Xấp xỉ. 40m (tùy thuộc vào điều kiện liên lạc vô tuyến)
Vị trí đã cài đặt	Gắn vào khe cắm thẻ SD trên GL840 / GL240 * 7
Hàm số	Chế độ Access Point: Giao tiếp với GL100-WL dưới dạng cảm biến từ xa (dữ liệu đã chụp trong GL100-WL được chuyển sang GL840 / GL240) Chế độ Trạm: Giao tiếp với PC hoặc thiết bị thông minh (điều khiển GL840 / GL240 và truyền dữ liệu từ GL840 / GL240)
Số kết nối của GL100-WL	GL840: Lên đến 5 đơn vị GL100-WL GL240: 1 đơn vị GL100-WL

THÔNG SỐ KỸ THUẬT ĐẦU VÀO GL240 ANALOG

Mục		Sự miêu tả
Phương pháp nhập		Tất cả các kênh được cách ly đầu vào cân bằng * 12, Quét các kênh để lấy mẫu
Loại thiết bị đầu cuối đầu vào		Thiết bị đầu cuối vít (vít M3)
Phạm vi đo lường	Vôn	20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100 V và 1-5V FS (Toàn thang đo)
	Cặp nhiệt điện	Loại: K, J, E, T, R, S, B, N và W (WRe5-26)
	Độ ẩm	0 đến 100% RH – sử dụng cảm biến độ ẩm (tùy chọn B-530)
Lọc		Tắt, 2, 5, 10, 20, 40 (trung bình động ở số đã chọn)
Độ chính xác của phép đo * 13	Vôn	± 0,1% FS (Toàn thang đo)
	Nhiệt độ (Cặp nhiệt điện) * 14	Gõ phím	Phạm vi đo lường (TS: Temp Sense)	Đo lường độ chính xác
		R	0 ≤ TS ≤ 100 ºC	± 5,2 ºC
			100 <TS ≤ 300 ºC	± 3.0 ºC
			300 <TS ≤ 1600 ºC	± (0,05% rdg. + 2,0 ºC)
		S	0 ≤ TS ≤ 100 ºC	± 5,2 ºC
			100 <TS ≤ 300 ºC	± 3.0 ºC
			300 <TS ≤ 1760 ºC	± (0,05% rdg. + 2,0 ºC)
		B	400 ≤ TS ≤ 600 ºC	± 3,5 ºC
			600 <TS ≤ 1820 ºC	± (0,05% rdg. + 2,0 ºC)
		K	-200 ≤ TS ≤ -100 ºC	± (0,05% rdg. + 2,0 ºC)
			-100 <TS ≤ 1370 ºC	± (0,05% rdg. + 1,0 ºC)
		E	-200 ≤ TS ≤ -100 ºC	± (0,05% rdg. + 2,0 ºC)
			-100 <TS ≤ 800 ºC	± (0,05% rdg. + 1,0 ºC)
		T	-200 ≤ TS ≤ -100 ºC	± (0,1% rdg. + 1,5 ºC)
			-100 <TS ≤ 400 ºC	± (0,1% rdg. + 0,5 ºC)
		J	-200 ≤ TS ≤ -100 ºC	± 2,7 ºC
			-100 <TS ≤ 100 ºC	± 1,7 ºC
			100 <TS ≤ 1100 ºC	± (0,05% rdg. + 1,0 ºC)
		N	-200 ≤ TS <0 ºC	± (0,1% rdg. + 2,0 ºC)
			0 ≤ TS ≤ 1300 ºC	± (0,1% rdg. + 1,0 ºC)
		W	0 ≤ TS ≤ 2000 ºC	± (0,1% rdg. + 1,5 ºC)
		RJC		± 0,5 ºC
Công cụ chuyển đổi A / D		Loại Sigma-Delta, 16 bit (độ phân giải hiệu quả: 1/40000 của toàn dải đo)
Điện áp đầu vào tối đa	Giữa (+) / (-) đầu cuối	Dải 20 mV đến 1 V: 60 Vp-p, dải 2 V đến 100 V: 110 Vp-p
	Kênh truyền hình ((-) / (-))	60 Vp-p
	Kênh / GND	60 Vp-p
Tối đa điện áp (chịu được)	Giữa các kênh	350 Vp-p (1 phút)
	Kênh / GND	350 Vp-p (1 phút)

* 12. Đầu cuối “b” để sử dụng RTD được kết nối với nhau trên tất cả các kênh.

* 13. Tuân theo các điều kiện sau:

Nhiệt độ phòng là 23 oC ± 5 oC.
Khi 30 phút trở lên đã trôi qua sau khi bật nguồn.
Bộ lọc được đặt thành 10.
Tốc độ lấy mẫu được đặt thành 1 giây, sử dụng 10 kênh.
Thiết bị đầu cuối GND được kết nối với đất.

* 14. Kích thước dây của cặp nhiệt điện được sử dụng là đường kính 0,32mm đối với loại T hoặc K và đường kính 0,65mm đối với các loại khác.

PHỤ KIỆN

Phụ kiện tiêu chuẩn GL840 bao gồm bộ đổi nguồn AC / DC, sách hướng dẫn sử dụng và đĩa CD phần mềm APS

Mục	Số mô hình	Sự mô tả
Thiết bị đầu cuối đầu vào (Nhiều đầu vào)	B-564	Thiết bị đầu cuối đầu vào 20ch, loại đa đầu vào
Thiết bị đầu cuối đầu vào (Chịu được điện áp	B-565	Thiết bị đầu cuối đầu vào 20ch, loại điện áp cao chịu được
Đơn vị cơ sở cho thiết bị đầu cuối đầu vào	B-566	Khối cơ sở cho đầu vào đầu vào (B-564 hoặc 566)
Cáp kết nối cho thiết bị đầu cuối mở rộng	B-567-05	Cáp kết nối GL840 và B-566, dài 50 cm
Cáp kết nối cho thiết bị đầu cuối mở rộng	B-567-20	Cáp kết nối GL840 và B-566, dài 2 m
Đơn vị mạng LAN không dây	B-568	Bộ điều hợp WLAN, IEEE802.11 b / g / n
Bộ pin	B-569	Pin Lithium-ion có thể sạc lại (7.2 V, 2900mAh)
Giá đỡ cho rale DIN (thân chính GL840)	B-570	Giá đỡ cho thanh ray DIN (thân chính GL840), Sản xuất theo đơn đặt hàng
Giá đỡ cho đường ray DIN (thiết bị đầu cuối mở rộng)	B-540	Giá đỡ cho đường ray DIN (Đầu vào đầu vào), Xây dựng theo đơn đặt hàng
Cáp đầu vào / đầu ra cho dòng GL	B-513	Dài 2 m (không có kẹp trên đầu cáp)
Cáp ổ đĩa DC	B-514	Dài 2 m (không có kẹp trên đầu cáp)
Cảm biến độ ẩm	B-530	Có cáp tín hiệu dài 3m (có phích cắm điện)
Pelican Case	B-536US-840	Vỏ Pelican tùy chỉnh cho GL840-M và GL840-WV
Điện trở shunt	B-551-10	250 ohms 0,1% (nó chuyển đổi tín hiệu thành “1-5V” từ “4-20mA”)
Bộ đổi nguồn AC	ACADP-20	Đầu vào: 100 đến 240 V AC, Đầu ra: 24 V DC
Cảm biến nhiệt độ & độ ẩm	GS-TH	Đo nhiệt độ và độ ẩm
Cảm biến độ sáng & tia UV	GS-LXUV	Đo độ sáng và cường độ tia cực tím, cáp dài 20cm
Cảm biến Carbon Dioxide (CO2)	GS-CO2	Đo CO2, cáp dài 20cm
Cảm biến gia tốc & nhiệt độ	GS-3AT	Đo gia tốc và nhiệt độ, cáp dài 20cm
Thiết bị đầu cuối đầu vào nhiệt điện trở	GS-4TSR	Đo nhiệt độ (sử dụng nhiệt điện trở), cáp dài 20cm
Cảm biến nhiệt điện trở (Loại bình thường)	GS-103AT-4P	Cảm biến nhiệt độ (-40 đến 105 ºC), dài 3m, 4 chiếc / bộ
Cảm biến nhiệt điện trở (loại siêu mỏng)	GS-103JT-4P	Cảm biến nhiệt độ (-40 đến 120 ºC), dài 3m, 4 chiếc / bộ
Bộ chuyển đổi cảm biến dòng điện AC	GS-DPA-AC	Đo dòng điện (sử dụng CT), cáp dài 20cm
Cảm biến dòng điện AC (50A)	GS-AC50A	Cảm biến dòng điện (CT) 50A, cáp dài 20cm
Cảm biến dòng điện AC (100A)	GS-AC100A	Cảm biến dòng điện (CT) 100A, cáp dài 20cm
Cảm biến dòng điện AC (200A)	GS-AC200A	Cảm biến dòng (CT) 200A, cáp dài 20cm
Thiết bị đầu cuối đầu vào điện áp & nhiệt độ	GS-4VT	Điện áp hoặc Nhiệt độ (sử dụng cặp nhiệt điện), cáp dài 20cm
Cáp mở rộng mô-đun	GS-EXC	Cáp mở rộng cho mô-đun cảm biến / thiết bị đầu cuối / bộ điều hợp, dài 1,5m
Bộ chuyển đổi cổng kép	GS-DPA	Kết nối tối đa 2 mô-đun cảm biến
