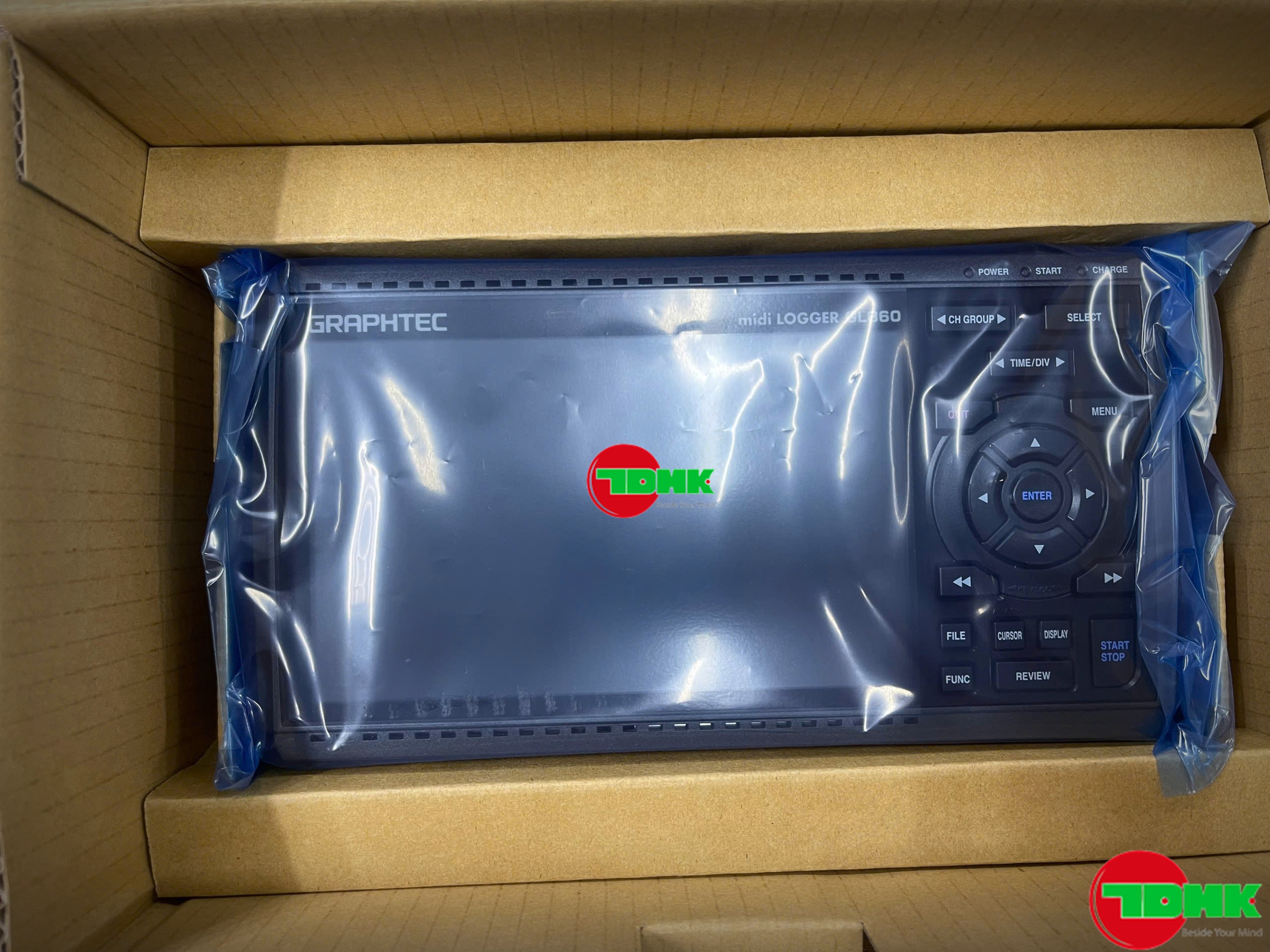

GL860 Graphtec Data Logger | Thiết bị ghi dữ liệu đa kênh
Graphtec GL860 là data logger dạng module có thể mở rộng từ 20 tới 200 kênh dùng để ghi dữ liệu nhiệt độ, điện áp, độ ẩm và tín hiệu analog trong các ứng dụng R&D, kiểm tra môi trường và test sản phẩm. GL860 hỗ trợ tốc độ lấy mẫu lên đến 10 ms, bộ nhớ flash 8GB và giao tiếp USB, LAN hoặc WLAN để giám sát từ xa. GL860 là phiên bản kế tiếp của GL840 với các cải thiện mạnh mẽ khả năng sao lưu dữ liệu, bổ sung chức năng G-REMOTE, nâng cao tính toán liên kênh và tăng độ ổn định. GL860 được tối ưu hóa cho khả năng sử dụng và giám sát từ xa tốt hơn
Bộ ghi dữ liệu đa kênh độc lập GL860 & 4 lựa chọn khối module đầu cuối
*Là phiên bản kể tiếp của GL840!
|
Tất cả các kênh cách ly / đầu vào phổ quát, đa kênh độc lập [Graphtec GL860]
Có thể chọn điện áp, nhiệt độ và độ ẩm cho mỗi kênh đầu vào.
Sử dụng tỷ lệ EU cho các thông số đo lường khác.
| Đo lường điện áp | Đo lường nhiệt độ |
| Hỗ trợ phạm vi hoạt động rộng (từ 20 mV đến 100 V) | Cặp nhiệt điện: K, J, E, T, R, S, B, N, C (W cũ: WRe5-26) RTD*: Pt100・JPt100・Pt1000(IEC751) (chỉ hỗ trợ loại 3 dây) *Vui lòng sử dụng B-565 để kết nối RTD |
| Đo lường dòng điện (4 -20 mA) | Đo lường độ ẩm |
| Điện trở phân lưu (250Ω) có sẵn như một tùy chọn. Được trang bị phạm vi 1-5V chuyên dụng cho phạm vi đo lường
*Không thể sử dụng với đầu nối không có vít |
Cảm biến độ ẩm có sẵn như một tùy chọn. Nguồn điện cho cảm biến cũng được cung cấp từ thiết bị chính. Được trang bị một phạm vi độ ẩm chuyên dụng
|
| Cổng I/O kỹ thuật số có sẵn | Đầu vào Logic/Xung (4 kênh) |
| Có thể sử dụng I/O kỹ thuật số bằng cách kết nối cáp I/O tùy chọn.
|
<Đầu ra cảnh báo: 4 kênh>
Có thể thiết lập điều kiện cảnh báo cho mỗi kênh đầu vào.
Có thể xuất tín hiệu từ đầu ra 1 đến 4 trong trường hợp có cảnh báo.
|

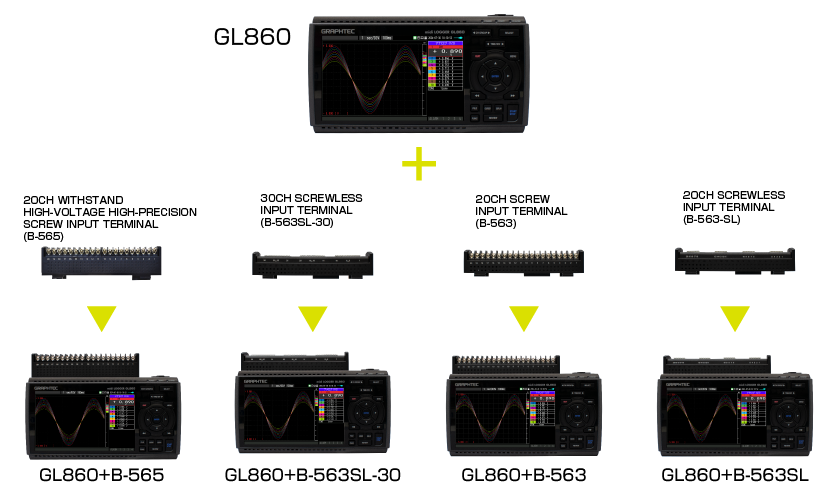

Tùy chọn linh hoạt với 4 lựa chọn module đầu cuối của Graphtec GL860
So sánh lựa chọn của 4 dạng module
ĐẦU CUỐI CHỊU ĐƯỢC ĐIỆN ÁP CAO CÓ ĐỘ CHÍNH XÁC CAO |
 ĐẦU VÀO KHÔNG CÓ VÍT 30 KÊNH (B-563SL-30) |
 ĐẦU VÀO VÍT 20 KÊNH (B-563) |
 ĐẦU VÀO KHÔNG VÍT 20 KÊNH (B-563SL) |
|||||||
| Số lượng kênh đầu vào | 20 kênh | 30 kênh | 20 kênh | 20 kênh | ||||||
| Kiểu đầu vào | Loại vít M3 | Không có vít | Loại vít M3 | Không có vít | ||||||
| Phương pháp nhập liệu | Hệ thống quét rơle Photo MOS Tất cả các kênh được cách ly, đầu vào cân bằng |
|||||||||
| Phạm vi đo lường ※1 | Điện áp | 20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100 V, 1-5 V FS | ||||||||
| Nhiệt độ | Cặp nhiệt điện: K, J, E, T, R, S, B, N, C (W: WRe5-26) | |||||||||
| RTD (chỉ hỗ trợ loại 3 dây): Pt100, JPt100, Pt1000(IEC751) | (* Không thể kết nối RTD.) | |||||||||
| Phạm vi nhiệt độ: 100°C, 500°C, 2000°C (Trong trường hợp Fahrenheit: 150°F, 750°F, 3000°F) | ||||||||||
| Độ ẩm | 0 đến 100% (Yêu cầu cảm biến độ ẩm B-530 tùy chọn) | |||||||||
| Điện áp đầu vào tối đa cho phép | Giữa các thiết bị đầu cuối +/– | Phạm vi 20mV đến 2V (60Vp-p) Phạm vi 5V đến 100V (110Vp-p) |
||||||||
| Giữa đầu vào/đầu vào | 600Vp-p | 60Vp-p | ||||||||
| Giữa đầu vào/GND | 300Vp-p | 60Vp-p | ||||||||
| Chịu được điện áp | Giữa đầu vào/đầu vào | 600Vp-p | 350Vp-p 1 phút | |||||||
| Giữa đầu vào/GND | 2300VACrms 1 phút | 350Vp-p 1 phút | ||||||||
| Độ chính xác đo điện áp | ±(0,05%củaF.S.+10μV) | ±0,1% của FS | ||||||||
| Môi trường hoạt động | 0 đến 45℃ | |||||||||
| Kích thước (*bao gồm GL860) | 240×166×52,5mm (không tính phần nhô ra) | 240×158×52,5mm (không tính phần nhô ra) | ||||||||
| Trọng lượng（*bao gồm GL860） | 1035g (không bao gồm bộ đổi nguồn AC và pin) | 1010g (không bao gồm bộ đổi nguồn AC và pin) | ||||||||
*Vui lòng tham khảo hướng dẫn sử dụng để biết độ chính xác của phép đo của từng thiết bị đầu cuối.

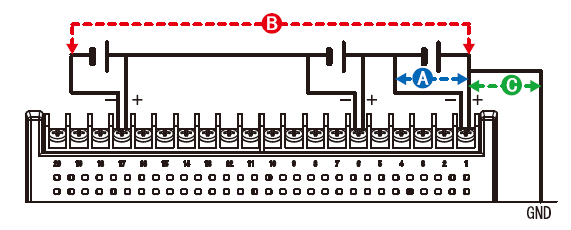

Điện áp đầu vào tối đa của Graphtec GL860
| B-565
< Between +/– terminals (A) > |
 |
| B-563SL-30 / B-563 / B-563SL
< Between +/– terminals (A) > |
|

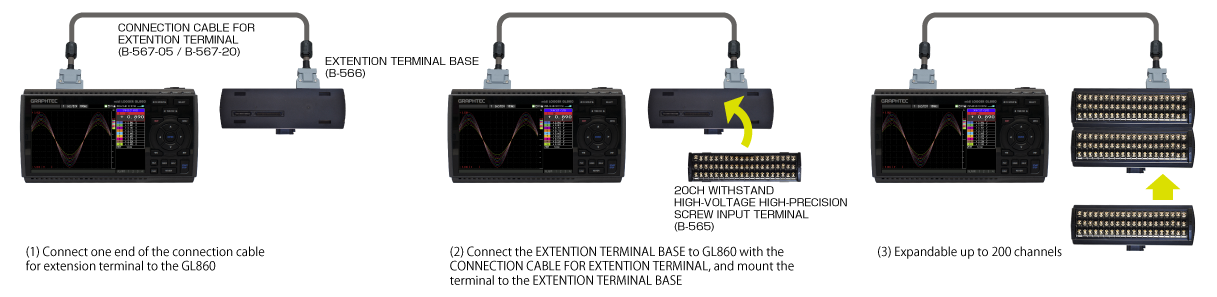

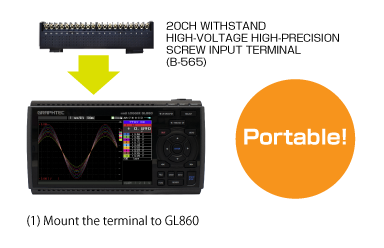

Mở rộng kênh của cổng đầu vào tín hiệu tương tự của Graphtec GL860
Có thể mở rộng lên tới 200 kênh.
Ví dụ
20 kênh / 30 kênh
40ch trở lên (lên đến 200ch)
Ví dụ về việc mở rộng kênh
| Số lượng kênh | 20 kênh | 30 kênh | 40 kênh | 50 kênh | 100 kênh | 200 kênh |
| GL860 | 1 | 1 | 1 | 1 | 1 | 1 |
| Cáp kết nối cho đầu cuối mở rộng (B-567-05/B-567-20) |
– | – | 1 | 1 | 1 | 1 |
| Đơn vị cơ sở cho thiết bị đầu cuối đầu vào (B-566) |
– | – | 2 | 2 | 4 | 7 |
| Đầu cuối 20 kênh*1 (B-565/B-563/B-563SL) |
1 | – | 2 | 1 | 2 | 1 |
| Đầu cuối 30 kênh*1 (B-563SL-30) |
– | 1 | – | 1 | 2 | 6 |
*1. Khi sử dụng B-565 với các đầu cuối khác,
Điện áp chịu đựng: điện áp chịu đựng thấp hơn sẽ được áp dụng
Độ chính xác: tùy thuộc vào đầu cuối
Đầu vào và GL860 có thể được mở rộng bằng cách sử dụng cáp kết nối cho đầu cuối mở rộng (50cm / 2m)
*Nếu phép đo bị ảnh hưởng bởi tiếng ồn, hãy làm chậm khoảng thời gian lấy mẫu.

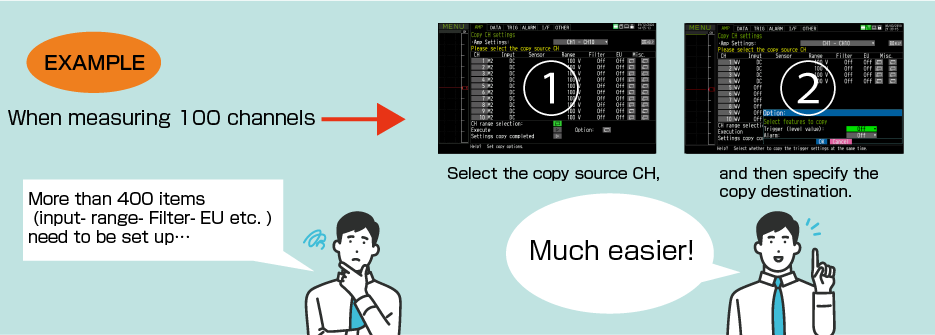

Chức năng sao chép CH hữu ích cho các phép đo đa kênh của Graphtec GL860
Sao chép các thiết lập như đầu vào, phạm vi, bộ lọc, EU, v.v. cùng một lúc.
Thiết lập có thể được thực hiện đơn giản bằng cách chọn một kênh, giúp giảm đáng kể giờ làm việc của con người.
Cài đặt kích hoạt và báo động cũng có thể được sao chép
Khoảng cách lấy mẫu tối đa lên đến 5ms của Graphtec GL860
Có thể đạt được tốc độ lấy mẫu lên tới 5ms khi giới hạn số kênh sử dụng.
| Khoảng thời gian lấy mẫu | 5 giây | 10ms | 20ms | 50ms | 100ms | 25 0ms | 500m giây | 1 giây | |
| Số lượng kênh | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 200 | |
| Đo lường | Điện áp / Độ ẩm | ● | ● | ● | ● | ● | ● | ● | ● |
| Nhiệt độ | – | – | – | – | ● | ● | ● | ● | |
Bộ nhớ Flash 8GB tích hợp với hỗ trợ thẻ SD của Graphtec GL860
Ví dụ về thời gian ghi (kích thước dữ liệu: 2GB)
| Khoảng thời gian lấy mẫu | 5ms | 10ms | 50ms | 100ms | 200ms | 500ms | 1 giây | 10 giây |
| Định dạng GBD | 15 ngày | 24 ngày | 47 ngày | 54 ngày | 108 ngày | 270 ngày | 366+ ngày | 366+ ngày |
| Định dạng CSV | 1 ngày | 3 ngày | 8 ngày | 11 ngày | 22 ngày | 55 ngày | 111 ngày | 366+ ngày |
*Số liệu chỉ mang tính chất ước lượng. Kích thước tệp dữ liệu thu được là 2GB ở định dạng tệp GBD hoặc CSV trên biểu đồ này.
5ms: 1ch, 10ms: 2ch, 20ms: 4ch, 50ms: 10ch
 |
Chức năng chụp vòng
Dữ liệu gần đây nhất được lưu khi bộ nhớ được cấu hình ở chế độ bộ nhớ vòng. (Số lượng dữ liệu thu thập là 1000 đến 2000000 điểm) |
 |
Chức năng bắt giữ rơle
Dữ liệu được lưu liên tục vào nhiều tệp lên đến 2GB mà không bị mất dữ liệu cho đến khi quá trình ghi dừng lại khi bộ nhớ được cấu hình ở chế độ chuyển tiếp. |
 |
Chức năng vòng lặp bộ nhớ
Ngoài chức năng chụp chuyển tiếp hiện có, tệp tin cũ nhất sẽ tự động bị xóa trước khi hết dung lượng bộ nhớ. |
 |
Trao đổi nóng thẻ nhớ SD
Thẻ SD có thể được thay thế trong quá trình thu thập dữ liệu khi khoảng thời gian lấy mẫu là 100ms hoặc chậm hơn. |

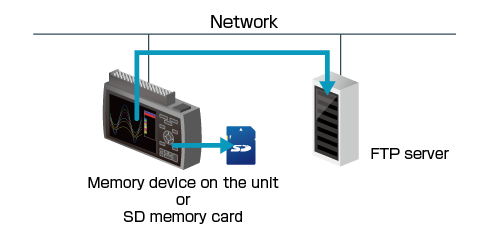

Sao lưu dữ liệu ghi âm
|
Tệp dữ liệu có thể được tạo định kỳ nhằm mục đích sao lưu dữ liệu trong khi ghi dữ liệu và tệp này sẽ tự động được chuyển sang thiết bị lưu trữ khác trên thiết bị hoặc máy chủ FTP trên mạng.
|
 |
Định dạng CSV khả dụng với phiên bản chương trình cơ sở 1.43 hoặc rater.
• Tốc độ lấy mẫu khả dụng là 100 ms hoặc chậm hơn khi sử dụng định dạng CSV.
• Khi chế độ RING hoặc lấy mẫu đồng bộ xung bên ngoài được chọn để ghi, chức năng sao lưu không khả dụng.
• Thiết bị lưu trữ được chỉ định làm đích ghi dữ liệu đo lường không thể được đặt làm đích truyền của tệp sao lưu.
• Khi sao lưu được bật và định dạng tệp dữ liệu được chỉ định với định dạng CSV, trao đổi thẻ nhớ SD (hoán đổi nóng) và ghi RELAY không khả dụng.

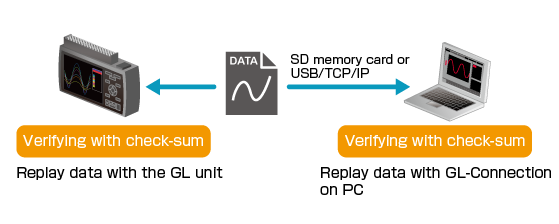

Xác minh tập tin dữ liệu
|
Đây là chức năng kiểm tra tính toàn vẹn của tệp dữ liệu khi phát lại tệp dữ liệu. Nó so sánh tổng kiểm tra được tạo ra từ tệp dữ liệu và tổng kiểm tra được ghi lại. Khi hai tổng kiểm tra không khớp, tệp dữ liệu có thể bị hỏng hoặc đã bị ai đó thay đổi. Mã tổng kiểm tra được ghi vào tệp khi tệp dữ liệu được tạo bởi đơn vị GL. |
 |
Mã check-sum được thêm vào tệp ghi dữ liệu bình thường và cũng là tệp được tạo để sao lưu, ghi vòng hoặc ghi chuyển tiếp. Thêm check-sum khả dụng cho các tệp dữ liệu được tạo ở định dạng GBD. Khi tệp dữ liệu đã ghi được chuyển đổi và lưu bằng phần mềm GL100_240_840-APS hoặc GL-Connection, mã check-sum sẽ không khớp.
Chức năng này có sẵn trong phiên bản phần mềm 1.43 hoặc rater.
Nhiều giao diện PC tùy thuộc vào môi trường đo lường của Graphtec GL860
Kết nối với máy tính của bạn có thể được thực hiện qua USB, mạng LAN không dây hoặc mạng LAN có dây.
*B-568 tùy chọn là bắt buộc đối với kết nối mạng LAN không dây. Kết nối USB là cáp loại AB thông dụng.
Kết nối không dây với PC bằng thiết bị LAN không dây tùy chọn (B-568)
|
|
 |
*Thiết bị LAN không dây tùy chọn chỉ có ở một số khu vực nhất định.
Tùy chọn mạng LAN không dây cho phép giao tiếp không dây với các thiết bị khác.

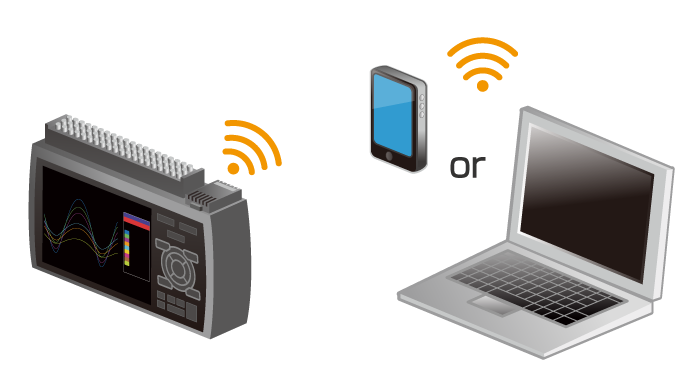

- Access Point cho phép kết nối trực tiếp đến PC và các thiết bị thông minh mà không cần bộ định tuyến.

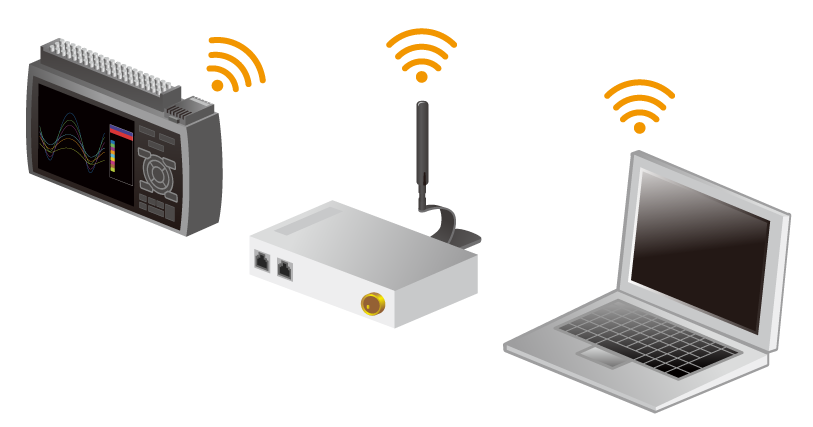

- Station cho phép kết nối đến bộ định tuyến mạng LAN không dây. Tùy thuộc vào môi trường, dữ liệu có thể được kiểm tra và email có thể được nhận bằng PC từ xa và các thiết bị thông minh qua Internet.
Kết nối có dây với PC bằng Ethernet (10BASE-T / 100BASE-TX)
- Có thể kết nối một-một với máy tính hoặc nhiều kết nối thông qua HUB.
Modbus/TCP
- Dữ liệu được ghi lại bởi GL860 có thể được chuyển đến PLC thông qua giao tiếp Modbus.
- Điều khiển bắt đầu/dừng ghi của GL860 có sẵn từ PLC. Để biết thêm thông tin về giao tiếp Modbus, vui lòng đăng ký SDK .
Dịch vụ mới “G-REMOTE” *Có tính thêm phí sử dụng.
|
 |
 |
 |
 |
Nếu cần Bộ Data logger 10 kênh, bạn có thể tham khảo sản phẩm GL260 tại đây!
Các Data logger Graphtec phổ biến:
- GL240 data logger [Đã ngừng sản xuất] và thay bằng GL260
- GL840 data logger [Đã ngừng sản xuất] và thay bằng GL860
- GL260 data logger
- GL7000 data logger
- GL980 data logger
- GLT400
- GL2000
- GL100
Câu hỏi thường gặp cho GL860
| Có thể sử dụng cặp nhiệt điện để hiển thị hai chữ số thập phân không? | Phạm vi đo của cặp nhiệt điện có độ phân giải tối thiểu là 0,1°C và không thể thay đổi thành hai chữ số thập phân. |
| Có yêu cầu nào về độ chính xác đo trong mỗi phạm vi đo không? |
Môi trường hoạt động: 23°C±5°C
Thời gian chạy thử của thiết bị chính: 30 phút trở lên sau khi bật nguồn
Cài đặt bộ lọc: Bật (10)
Khoảng thời gian lấy mẫu: 1s/10ch
Khác: Nối đất
|
| Có thể đo dòng điện (4-20mA) không? |
Để đo dòng điện không đổi ở đầu ra của thiết bị, cần sử dụng điện trở shunt để chuyển đổi điện áp. Trong trường hợp 4-20 mA, điện trở shunt 250 Ω có thể chuyển đổi điện áp thành 1-5 V, đây là phạm vi đo khả dụng của thiết bị này. Do đó, bạn nên sử dụng thiết bị theo cài đặt này.
Nếu đầu ra của thiết bị không phải là dòng điện không đổi, thì không thể đo dòng điện bằng điện trở shunt. Trong trường hợp này, bạn cần sử dụng đồng hồ kẹp hoặc thiết bị tương tự để chuyển đổi điện áp trước khi đo.
Nếu bạn cần điện trở shunt 250Ω (B-551), bạn có thể mua thêm bằng cách liên hệ với nhà phân phối Graphtec tại đây.
|
| Có thể đo dòng điện xoay chiều không? |
òng điện xoay chiều có thể được đo bằng các phương pháp sau:
Sử dụng đồng hồ kẹp có bán sẵn trên thị trường
Sử dụng đồng hồ kẹp có đầu ra analog và kết nối nó với đầu vào analog của bộ khuếch đại.
Để biết chi tiết về phương pháp kết nối, hãy tham khảo mục “2.5 Phương pháp kết nối cáp đầu vào tín hiệu” trong Sổ tay vận hành.
Khi cài đặt EU (cài đặt tỷ lệ), có thể ghi lại giá trị này dưới dạng giá trị dòng điện.
|
| GL260 khác GL240 như thế nào? |
Graphtec GL260 là phiên bản kế thừa nâng cao của GL240, giữ nguyên các tính năng đo đa kênh nhưng cải thiện mạnh mẽ khả năng sao lưu dữ liệu, bổ sung chức năng G-REMOTE, nâng cao tính toán liên kênh và tăng độ ổn định. GL260 được tối ưu hóa cho khả năng sử dụng và giám sát từ xa tốt hơn
|
|
Khoảng thời gian lấy mẫu nhanh nhất (thời gian ghi) là bao nhiêu?
|
Tốc độ nhanh nhất là 5ms và số lượng kênh đầu vào là 1CH.
Số lượng CH đo lường và khoảng thời gian lấy mẫu có thể cài đặt được hiển thị bên dưới.
Nếu dữ liệu dao động do nhiễu, hãy điều chỉnh khoảng thời gian lấy mẫu tại đó bộ lọc kỹ thuật số được bật.
|
| Tập tin GBD là gì? |
Graphtec Binary Data, một định dạng dữ liệu nhị phân dành cho các thiết bị đo của chúng tôi. Dữ liệu này có thể được phát lại bởi các thiết bị và phần mềm tương thích của Graphtec.
|
Ứng dụng của của GL860
- Kiểm tra nhiệt độ trong nông nghiệp [Vườn ươm] hay trong Vận tải bằng xe lạnh
- Giám sát nhiệt độ lò
- Kiểm tra môi trường phòng lab
- Data logging trong dây chuyền sản xuất
So sánh GL860 và GL840
| GL860 (New model) | GL840 (Old model) | |
| Remote Control service | G-REMOTE | N/A |
| Alarm History | Easy search of abnormal event dates and time history | N/A |
| Calculation | Inter-CH (Formula using coefficients and 4-point input are available) Statistical | Inter-CH, Statistical |
| WEB Service Function | 500ms update (approx. 6 times fast) | 3s update |
| Hide Unnecessary Menu | YES | N/A |
| Memory Loop Function | Enables recording for a longer period of times | N/A |
| HeLP QR Code | YES | N/A |
