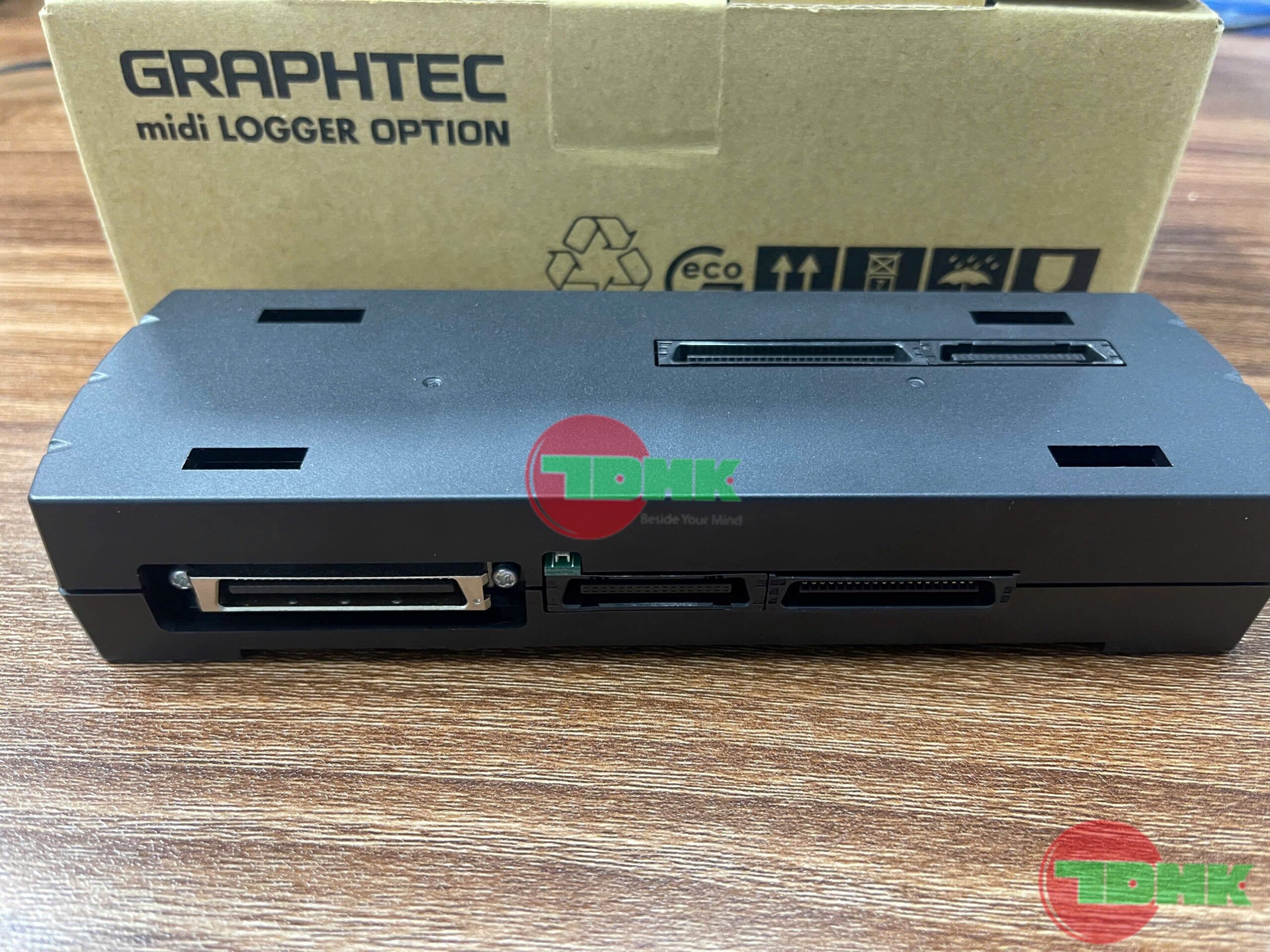

B-566 Graphtec – Extension Terminal Base Unit – Khối cổng đầu vào
 |
 |
B-566 của Graphtec là Khối cổng đầu vào, dùng với Data logger GL860, cho phép mở rộng lên tới 200 kênh.
40ch trở lên (lên đến 200ch)
Ví dụ về việc mở rộng kênh với B-566
| Số lượng kênh | 20 kênh | 30 kênh | 40 kênh | 50 kênh | 100 kênh | 200 kênh |
| GL860 | 1 | 1 | 1 | 1 | 1 | 1 |
| Cáp kết nối cho đầu cuối mở rộng (B-567-05/B-567-20) |
– | – | 1 | 1 | 1 | 1 |
| Đơn vị cơ sở cho thiết bị đầu cuối đầu vào (B-566) |
– | – | 2 | 2 | 4 | 7 |
| Đầu cuối 20 kênh*1 (B-565/B-563/B-563SL) |
1 | – | 2 | 1 | 2 | 1 |
| Đầu cuối 30 kênh*1 (B-563SL-30) |
– | 1 | – | 1 | 2 | 6 |
*1. Khi sử dụng B-565 với các đầu cuối khác,
Điện áp chịu đựng: điện áp chịu đựng thấp hơn sẽ được áp dụng
Độ chính xác: tùy thuộc vào đầu cuối
Đầu vào và GL860 có thể được mở rộng bằng cách sử dụng cáp kết nối cho đầu cuối mở rộng (50cm / 2m)
*Nếu phép đo bị ảnh hưởng bởi tiếng ồn, hãy làm chậm khoảng thời gian lấy mẫu.
