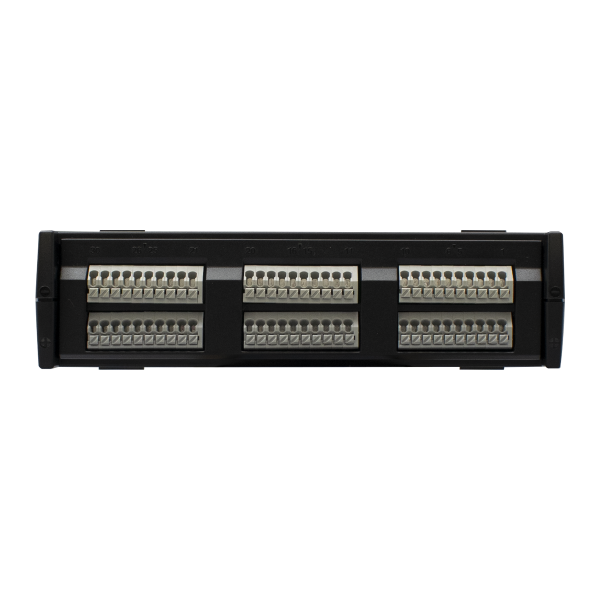

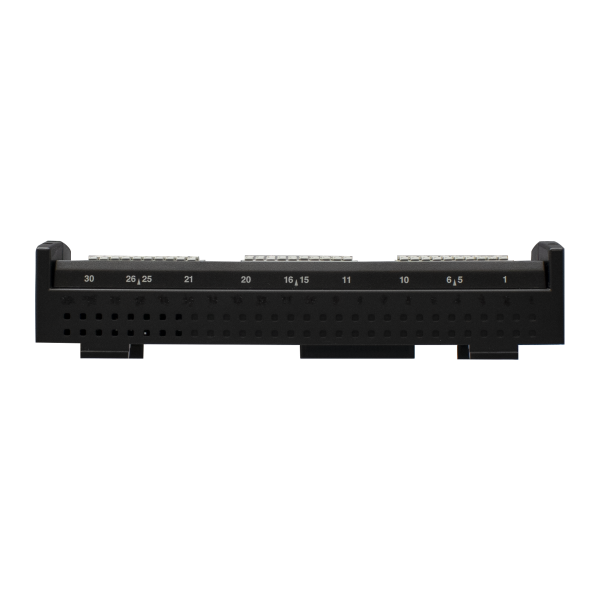

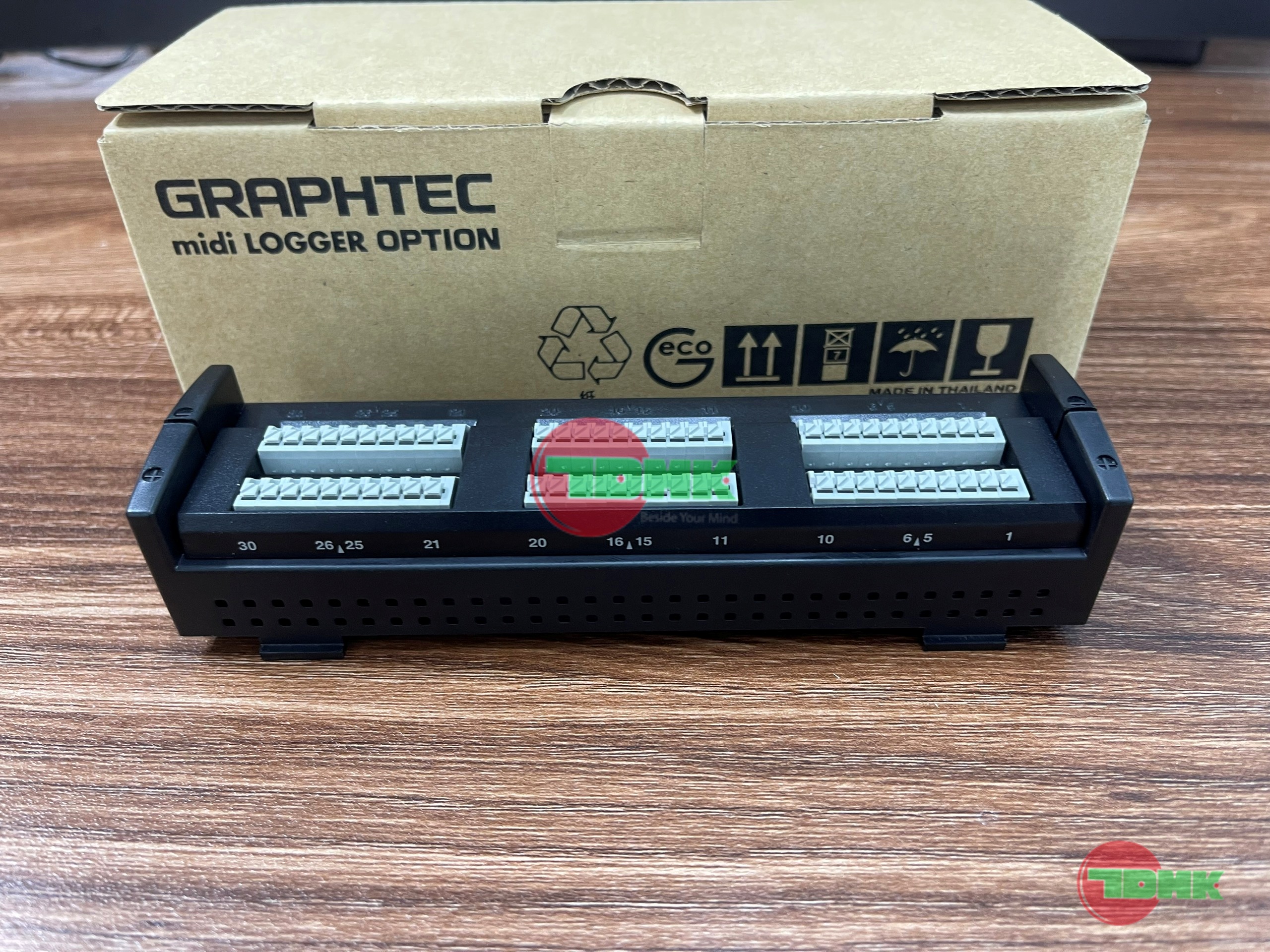

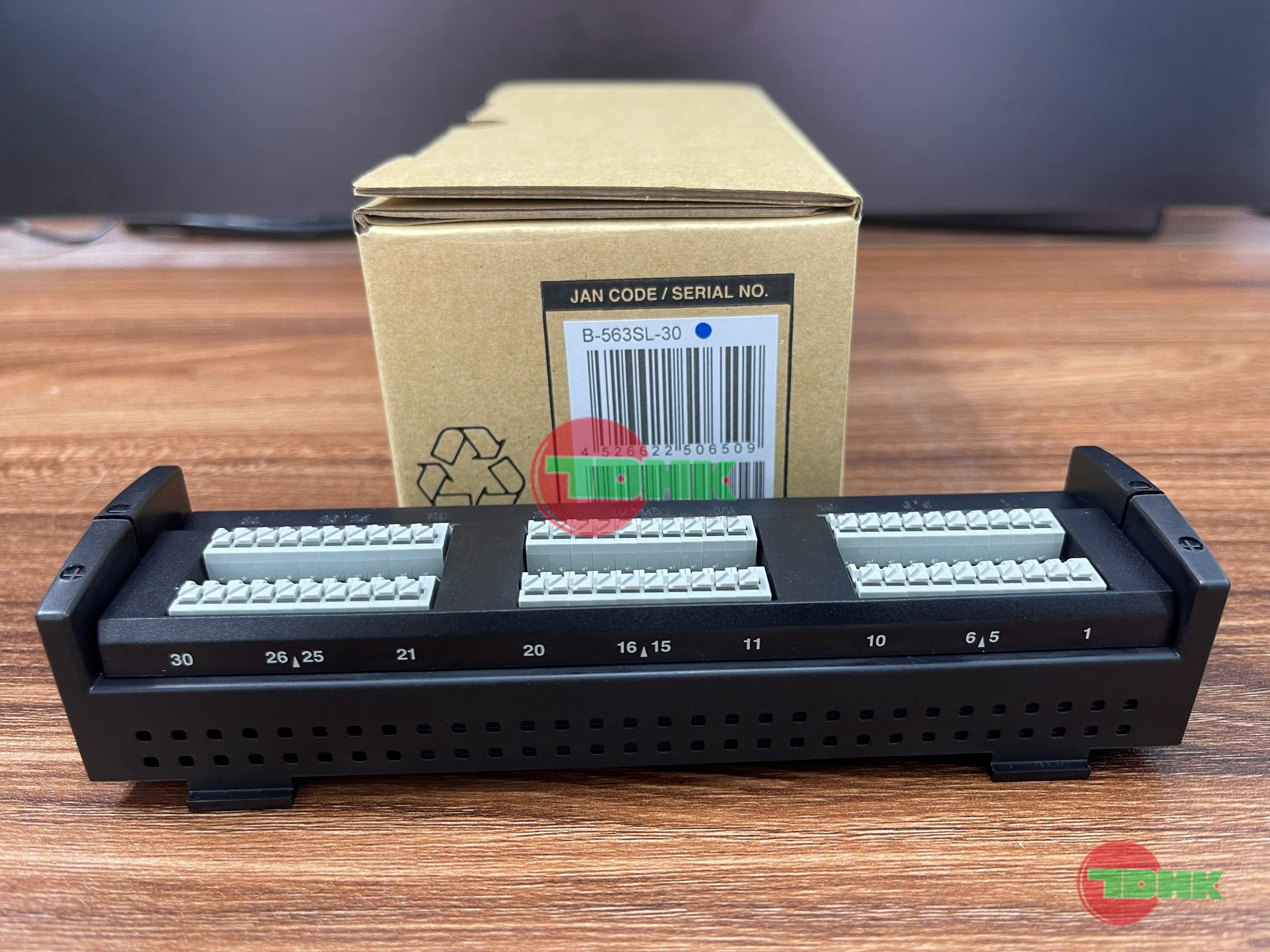

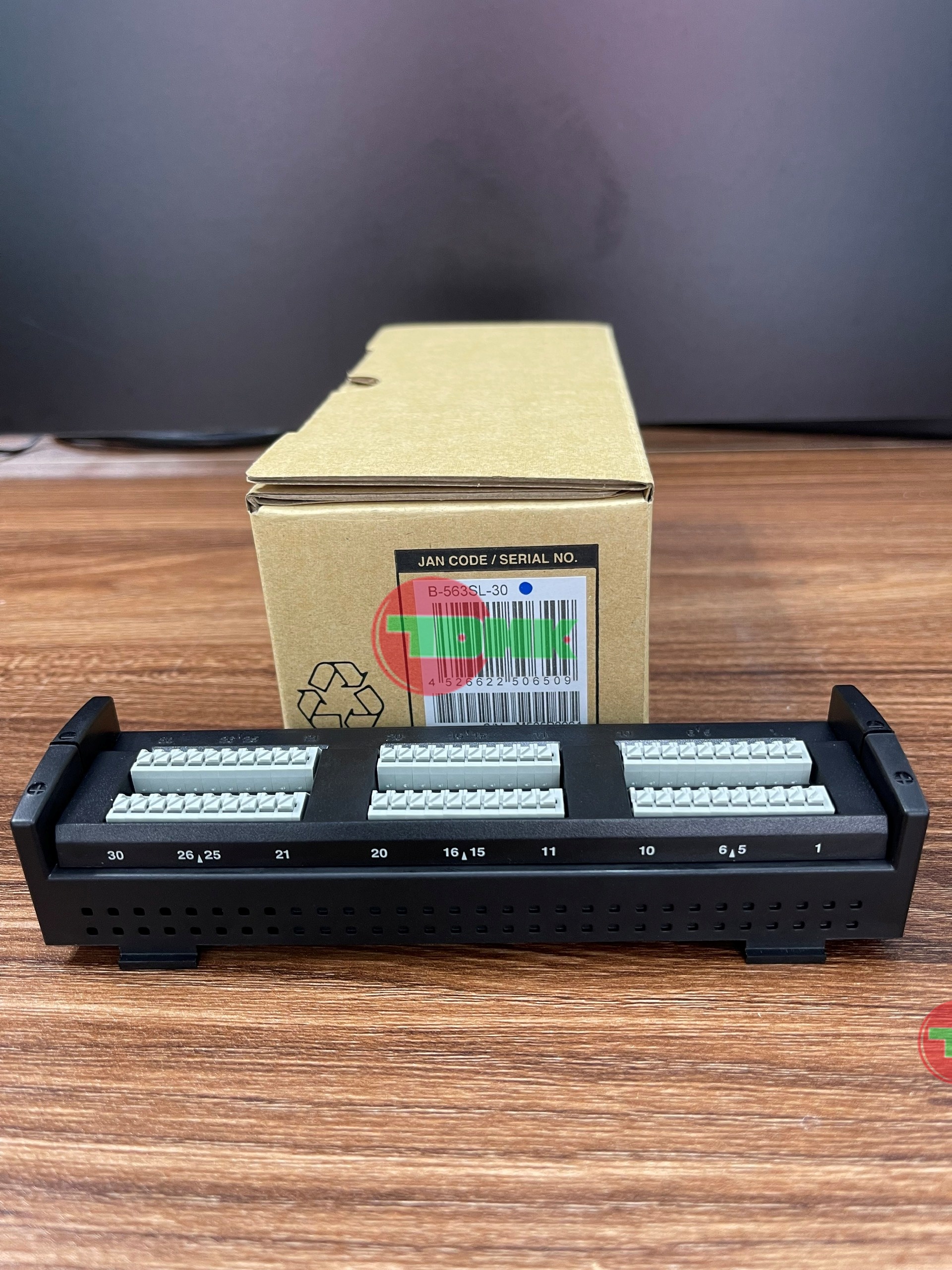

B-563SL-30 Graphtec – 30ch Screwless Input Terminal – Cổng kết nối 30 kênh dạng không dùng vít
 |
 |
 |
 |

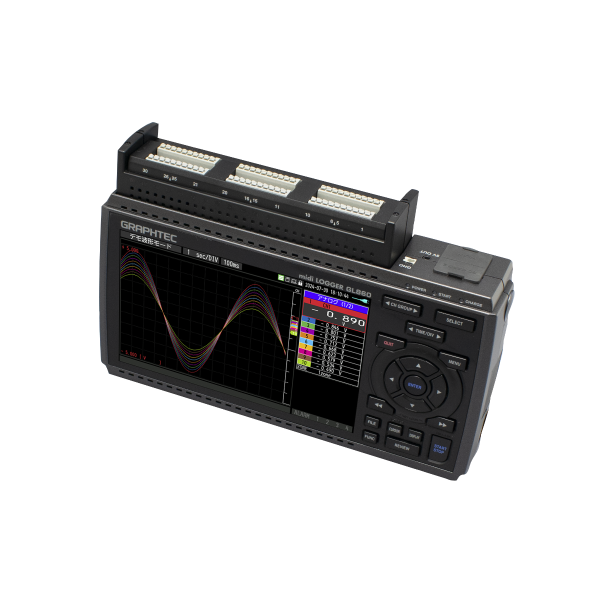

B-563SL-30 là Cổng kết nối 30 kênh dạng không dùng vít, được ra mắt cùng với dòng Data Logger mới của Graphtec là GL860
So sánh lựa chọn của 4 dạng module (B-563SL-30 Graphtec – 30ch Screwless Input Terminal)
| B-565 WITHSTAND HIGH-VOLT HIGH-PRECISION INPUT |
B-563SL-30 30CH SCREWLESS INPUT TERMINAL |
B-563 20CH SCREW INPUT TERMINAL |
B-563SL 20CH SCREWLESS INPUT TERMINAL |
|||||||
 |
 |
 |
 |
|||||||
| Number of input channels | 20ch | 30ch | 20ch | 20ch | ||||||
| Input terminal type | M3 screw-type | Screwless | M3 screw-type | Screwless | ||||||
| Input method | Photo MOS relay scanning system All channels isolated, balanced input |
|||||||||
| Measurement ranges | Voltage | 20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, 100 V, 1-5 V F.S. | ||||||||
| Temperature | Thermocouples：K, J, E, T, R, S, B, N, C (W: WRe5-26) | |||||||||
| RTD (only 3 wire type is supported) : Pt100, JPt100, Pt1000(IEC751) | (* RTD cannot be connected.) | |||||||||
| Temperature range: 100°C, 500°C, 2000°C (In the case of Fahrenheit: 150°F, 750°F, 3000°F) | ||||||||||
| Humidity | 0 to 100% (Optional humidity sensor B-530 is required) | |||||||||
| Maximum permissible input voltage | Between +/– terminals | 20mV to 2V range (60Vp-p) 5V to 100V range (110Vp-p) |
||||||||
| Between input terminal/input terminal | 600Vp-p | 60Vp-p | ||||||||
| Between input terminal/GND | 300Vp-p | 60Vp-p | ||||||||
| Withstand voltage | Between input terminal/input terminal | 600Vp-p | 350Vp-p 1 minute | |||||||
| Between input terminal/GND | 2300VACrms 1 minute | 350Vp-p 1 minute | ||||||||
| Voltage measurement accuracy | ±(0.05%ofF.S.+10μV) | ±0.1% of F.S. | ||||||||
| Operating environment | 0 to 45℃ | |||||||||
| Dimensions（*including GL860） | 240×166×52.5mm (exclude protrusion) | 240×158×52.5mm (exclude protrusion) | ||||||||
| Weight（*including GL860） | 1035g (exclude AC adapter & battery) | 1010g（exclude AC adapter & battery) | ||||||||
*Vui lòng tham khảo hướng dẫn sử dụng để biết độ chính xác của phép đo của từng thiết bị đầu cuối.
Điện áp đầu vào tối đa B-563SL-30
| B-565< Between +/– terminals (A) > – Maximum input voltage: 60Vp-p (Range of 20mV to 2V) 110Vp-p (Range of 5V to 100V) < Between input terminal/input terminal (B) > – Maximum input voltage: 600Vp-p – Withstand voltage: 600Vp-p < Between input terminal/GND (C) > – Maximum input voltage: 300Vp-p – Withstand voltage: 2300Vp-p at 1 minute |
 |
| B-563SL-30 / B-563 / B-563SL< Between +/– terminals (A) > – Maximum input voltage: 60Vp-p (Range of 20mV to 2V) 110Vp-p (Range of 5V to 100V) < Between input terminal/input terminal (B) > – Maximum input voltage: 60Vp-p – Withstand voltage: 350Vp-p at 1 minute < Between input terminal/GND (C) > – Maximum input voltage: 60Vp-p – Withstand voltage: 350Vp-p at 1 minute |
|
